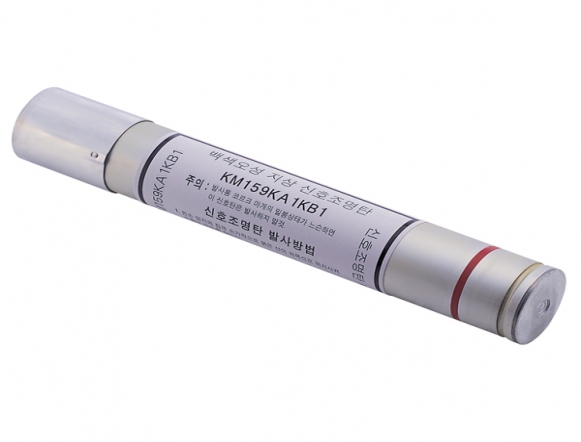

백색 오성 지상 신호조명탄KM159KA1KB1

제품제원
-
기능
가. 조명제 연소시간 : 6.5초 이상
나. 평균광도(촉광) : 30,000이상
다. 발사고도 : 개별 221M 이상
용도
야간훈련 및 작전간 이격된 아군간 신호교환
※ 각 색상별 신호규정은 부대별 SOP에 따름
작동방법
가. 금속용기에 부착된 열쇠로 금속용기를 개봉한다.
나. 왼손엄지와 집게 손가락으로 신호탄의 적색띠가 위쪽으로 위치시켜 수평이 되도록 잡는다.
다. 신호탄 아래쪽에서 발사캡을 벗긴다.
라. 신호탄 방출구를 몸에서 멀리하고 발사캡을 캡의 끝이 적색띠에 일치하도록 천천히 밀어 넣는다.
(조기격발 방지 / 삽입 시 방출구가 타인을 향하지 않도록 할 것)
마. 왼손으로 신호탄을 견고히 잡는다. 필요하다면 요구된 탄도를 얻기 위하여 신호탄을 경사지게 잡는다.
바. 왼팔을 단단히 고정시키고 오른손을 힘껏 휘둘러 손바닥 또는 단단한 바닥으로 발사캡 하부를 친다.
정비/보관
신호탄을 사용하기 직전까지 금속용기를 개봉하지 말 것
탄약 저장관리 규정에 의거 습기가 없는 곳에 보관 할 것
주의사항
가. 발사통 코르크 마개의 밀봉상태가 느슨하거나 방출구 부분이 변형 시 또는 내용물이 흔들릴 경우 사용하
지 말 것
나. 신호탄은 뇌관, 추진제 및 신호 복합제와 같은 민감한 요소로 구성되어 있으므로 교육이나 훈련을 받지
않은 인원은 분리 / 충격금지
다. 신호탄을 사용 직전까지 금속용기에서 개봉 금지
※ 금속용기 개봉 시 방출구쪽으로 수분흡습으로 인한 기능불발 요인이 있음. 특히 금속용기 개봉 후 타
용도로 지상거치 신호용 사용 금지
라. 85°이하로 발사 시 지상 연소 위험 내재
마. 발사 시 신호탄과 얼굴을 충분히 이격 : 발사 전 자세 고정 및 확인 후, 발사 시 고개를 숙이고 발사
바. 신호탄을 취급 시에는 뇌관에 충격을 가하거나 발사관을 구부리지 말 것
사. 신호탄에 오물이나 먼지 등이 없나 확인 후, 발사할 것
아. 격발마개는 신호탄의 조기 격발을 방지하기 위하여 서서히 밀어 넣을 것. 격발마개를 씌울 때 탄두가
타인을 향하지 않도록 할 것
자. 신호탄을 사람에게 지향하지 말 것
차. 발사된 탄체가 아군 부대의 두상에 낙하되지 않도록 주의
카. 불발탄 발생시 촉수 금지(불발탄 처리규정의 의거 처리)
타. 가능한 한 충속이 4.5m/sec 이상일 경우 발사 금지
기타
가. 직 경 : 최대 42.4mm
나. 전체길이 : 258.0mm

위 제품의 제원은 2000년 6월 29일 이후 납품된 제품의 제원임
※ 1983년 9월 이후부터 2000년 이전 납품된 제품의 형번호는 적색(KM158), 녹색(KM125A1), 백색(KM159)임
▷ 변경 배경 : 내부 구조변경을 통하여 발사고도 증가
(평균 221M 이상에서 개별 221M 이상으로)
